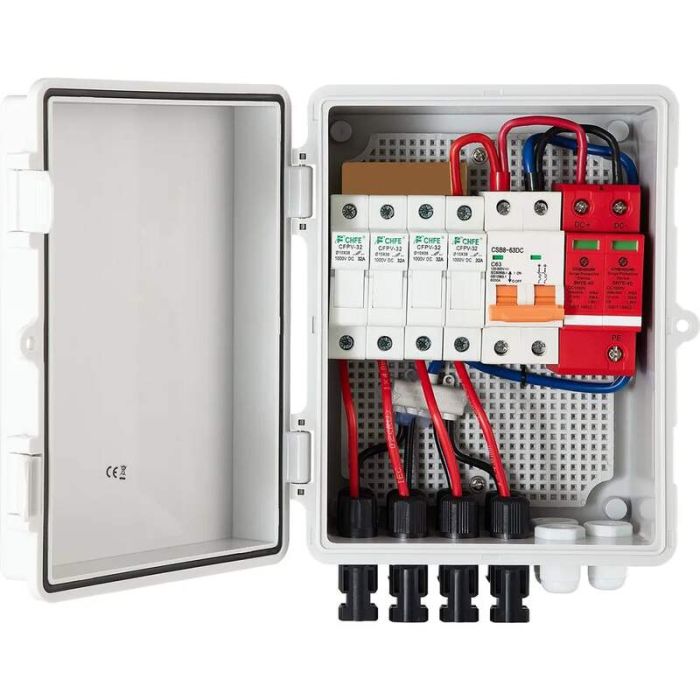

Skrzynka przyłączeniowa PV z bezpiecznikiem 15A i odgromnikiem, IP65

Puszka przyłączeniowa PV została zaprojektowana do łączenia i zabezpieczania systemów paneli słonecznych. Zapewnia bezpieczne zarządzanie prądem elektrycznym dzięki zintegrowanemu bezpiecznikowi i wyłącznikowi nadprądowemu, a także ochronę odgromową. Skrzynka posiada stopień ochrony IP65 i nadaje się do różnych systemów fotowoltaicznych 12 V, 24 V i 48 V.

Opis:

• Skrzynka przyłączeniowa PV z 4 stringami i wodoodpornością IP65
• Wyposażona w bezpiecznik 15 A, wyłącznik nadprądowy 63 A i odgromnik
• Zaprojektowana do systemów paneli słonecznych z funkcją włączania/wyłączania
• Łatwe otwieranie i zamykanie oraz prosta instalacja

Cechy:

• Wielowarstwowa ochrona zapewnia bezpieczeństwo
• Dwukolorowe przewody dla wygodnego podłączenia
• Naturalne chłodzenie i szerokie zastosowanie
• Kontrolka SPD: zielona – stan normalny, czerwona – wyzwolony

Dane techniczne Dane:

• Parametry bezpiecznika: DC 1000 V, 15 A, 10 x 38 mm (0,39 x 1,5 cala)
• Uchwyt bezpiecznika: DC 1000 V, 32 A
• Maksymalny prąd wejściowy jednego zespołu fotowoltaicznego: 15 A
• Maksymalne napięcie wejściowe jednego zespołu fotowoltaicznego: 500 V
• Parametry wyłącznika nadprądowego: 500 V, 63 A, wł./wył.
• Temperatura pracy: od -30°C do 70°C
• Stopień ochrony: IP65
• Ochrona przeciwprzepięciowa: tak, urządzenie SPD 20 kA, Imax 40 kA, Up 1,8 kV
• Maksymalne napięcie wyjściowe: 500 V
• System solarny do kampera: 720 W (12 V), 1440 W (24 V), 2880 W (48 V)
• Model: SWHL-4
• Całkowity prąd wejściowy instalacji fotowoltaicznej: 60 A
• Maksymalna liczba połączeń instalacji fotowoltaicznej: 4
• Wymiary (dł. x szer. x wys.): 17 x 23 x 11 cm (6,69 x 9,06 x 4,33 cala)
• Waga: 1,8 kg (3,9 funta)
• Wilgotność względna: 0-95%, bez kondensacji

Zestaw transportowy:

• Puszka przyłączeniowa do instalacji fotowoltaicznej SWHL-4 ze zintegrowanymi bezpiecznikami, wyłącznikiem nadprądowym i oświetleniem ogranicznik
• Instrukcja instalacji i kable połączeniowe
